Введение
Дымоход представляет собой канал, предназначенный для безопасного удаления продуктов сгорания топлива за пределы здания. Его основная функция заключается в обеспечении эффективного отвода дымовых газов и поддержании нормальной работы отопительного оборудования. Корректно спроектированный и установленный дымоход предотвращает попадание угарного газа и других вредных веществ в жилые помещения, тем самым обеспечивая безопасность людей. При неправильном проектировании дымохода эксплуатация печей, каминов и котлов становится не только менее эффективной, но и потенциально опасной.
Можно выделить этапы проектирования:
- Выбор материала, производителя.
- Расчет параметров дымохода.
- Выбор строительного решения.
- Разработка противопожарных и конструктивных решений.
Проектирование
Дымоход и камин (печь, котел), с одной стороны, следует рассматривать как единую систему, эффективность и безопасность которой зависят от правильного взаимодействия всех элементов. Характеристики дымохода напрямую связаны с типом теплогенератора — камина, печи или котла, а также с используемым видом топлива.
Вид теплогенератора и тип топлива определяют режим эксплуатации прибора. Банная печь – высокотемпературный режим, отопительный высокоэффективный котел – низкотемпературный режим. Зная особенности и опасности каждого из режимов, можно обоснованно подбирать надежные материалы и инженерные решения для строительства дымохода.
Выбирая вид и производителя дымохода необходимо учитывать, что материал и конструкция в целом должны выдерживать опасные воздействия от дымовых газов, например:
- выдерживать постоянный поток кислотного конденсата, если это газовый конденсационный котел;
- выдерживать высокие температуры и уметь компенсировать тепловые расширения, если это банная печь или камин.
Расчет параметров дымохода
Напомним, дымоход – часть системы сжигания топлива (подача воздуха на горение + камин + удаление продуктов сгорания).
Параметры дымохода неразрывно связаны с характеристиками теплогенератора. Самые важные из них для выбора типа и расчета параметров дымохода это:
- вид топлива;
- массовый расход дымовых газов, кг/с;
- расчетная температура дымовых газов, °С;
- диаметр патрубка для дымовых газов, мм.
С другой стороны, дымоход является не только частью отопительной системы, но и важным элементом самого здания. Во многих случаях он остается заметной деталью архитектурного облика, влияющей на внешний вид сооружения и требующей гармоничной интеграции в общую концепцию проекта. В частности, именно габариты и компоновка здания во многом определяют минимально допустимую высоту дымовой трубы, необходимую для обеспечения стабильной тяги и безопасной работы системы.
Характеристики теплогенератора и здания учитываются при расчете основных параметров дымохода – его высоты и диаметра. При этом очень важно соблюсти баланс этих двух ключевых параметров. Как их правильно рассчитать — https://schiedel.com.ru/blog/raschet-osnovnykh-parametrov-dymokhoda/
Выбор строительного решения

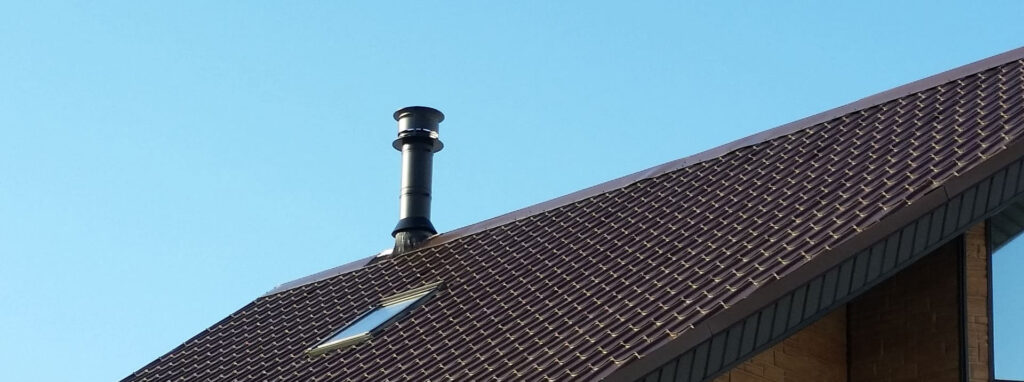

Обратите внимание, прежде всего мы ведем речь о выводе дымохода над крышей. Это было, есть и будет самым верным и безопасным решением!
Размещение внутри дома
Или снаружи, по фасаду
Подробнее об особенностях различных схем трассировки дымохода — https://schiedel.com.ru/blog/montazh-dymokhoda-v-dome-ili-snaruzhi-otlichiya-i-preimuschestva/
Вывод дымохода на стену — типичное решение для бытовых настенных газовых котлов.
Понять это легко – быстро и дешево. При сдаче дома все красиво и вопросов не вызывает. Есть котел – есть дымоход, все в порядке. Но, к сожалению, имеется и весомая обратная сторона. Коварство ее в том, что выявляется она не сразу. Подробнее о проблемах вывода дымохода от котла на стену — https://schiedel.com.ru/blog/kak-vybrat-dymokhod-dlya-gazovogo-tradicionnogo-i-kondensatsionnogo-kotla/
Мы провели лабораторное моделирование с целью наглядно показать, как распространятся дым в разных случаях.
Ожидаемо, встречный ветер просто прижимает дым к фасаду. Опасность попадания дыма в жилые помещения через окна – максимальная.
Вывод через стену на подветренной стороне. Однако, и здесь завихрения не дают дыму уйти свободно и безопасно.
Только вывод дыма выше кровли, с выполнением требований норм, гарантирует безопасность.
Надеюсь, мы смогли Вас убедить вывести дымоход над кровлей. Но каверзные тонкости не закончились. Профессионал увидит их сразу и не задумываясь, обойдет или решит проблемы. Раскроем несколько самых ярких проблем.
Есть свои нюансы в выборе места прохода кровли и даже в выборе формы оголовка дымохода.
Лучшее решение — «в коньке» или близко к коньку. Вспомните, именно так и выполнен дымоход в большинстве старинных зданий.
Расположение прямоугольного оголовка длинной стороной вдоль конька усугубляет снеговую и ветровую нагрузку.
- устройства наружного фундамента;
- максимальная высота над кровлей – может потребовать усиления оголовка.
- может потребоваться дополнительное утепление всей шахты снаружи.
- особое внимание к снегозадержанию.
Важно и в какой момент Вы решили заняться дымоходом. Чем раньше – тем лучше. При проектировании Вам открыты все способы решения вопроса. Если стройка уже завершается –могут возникнуть дополнительные сложности и расходы даже при реализации оставшихся доступных вариантов. Подробнее – https://schiedel.com.ru/blog/pochemu-vazhno-zakladyvat-dymohod-dlya/
Безопасность и противопожарные нормы
Противопожарные разделки
Как правильно изолировать объекты из горючих материалов, какое расстояние от них отступать? Как пройти перекрытия — это ключевые вопросы безопасности в доме с дровяным камином или печью.
В российских нормативных документах по большей части описано только возведение противопожарных разделок и отступок для кирпичных дымоходов. При этом за дымоходы заводского производства ответственность несет предприятие-изготовитель.
Работа с готовыми рекомендациями от производителя становится не только легче в выполнении, но и обеспечивает гарантированную безопасность как жильцам дома, так и монтажнику.
Подробнее — https://schiedel.com.ru/blog/protivopozharnye-razdelki-schiedel-dlya-stalnykh-dymokhodov/
Конструктивные особенности
Фундамент под дымоход и печь. В большинстве случаев в качестве фундамента для напольных (коренных) систем может служить железобетонная плита перекрытия. Если это новый деревянный дом, стоит предусмотреть отдельный фундамент под печь и дымоход.
При реконструкции старых домов, такие фундаменты могут уже быть выполнены под кирпичную отопительную печь. В таком случае, стоит проверить насколько его состояние и несущая способность пригодны для нового оборудования.
Утепленные стальные дымоходы значительно легче минеральных и не требуют для себя фундамента. Но стоит обратить внимание на устойчивость дымохода к ветровым и снеговым нагрузкам. Это вопрос не только качественного крепления к стенам или перекрытиям. Это еще и конструктивные особенности самого дымохода, и подход производителя к формированию своей документации.
Рекомендации по обеспечению статической устойчивости разработаны и для минеральных дымоходов
И для стальных утепленных.
Испытаниям на способность выдерживать сильные ветра, выполненным по-настоящему можно доверять.
Природа редко прощает ошибки.
Обслуживание дымохода
Размещая дымоход в помещении, выбирая схему монтажа, стоит сразу подумать об особенностях обслуживания дымохода.
В случае насадного монтажа дымохода (прямо сверху на печь или камин) осмотр и очистка без разборки дымохода возможны только через сам камин. Понятно, что требования к соблюдению чистоты при обслуживании печи и дымохода в зале с камином выше, чем при обслуживании на нежилом чердаке, например. И возможно, установка дополнительной прочистки на чердаке облегчит эту задачу.
При напольном (коренном) способе монтажа, нужно разместить ревизионную дверцу так чтобы рядом с ней можно было разместиться с оборудованием для очистки. Примерный размер площадки для этого 1,5 х 1,5 м, больше – лучше. И главное, обратить внимание монтажника – прочистка не должна оказаться замурованной после установки печи или камина.
Больше об обслуживании дымохода: https://rutube.ru/video/2a3fa667cb9a6c83069e482f07eb54d2/
Главный эксперт Schiedel
Комментарий эксперта Schiedel
При проектировании дымохода важно заранее продумать не только его эффективную работу, но и удобство последующего обслуживания. Одна из типичных ошибок — размещать ревизионный люк в труднодоступном месте или вовсе скрывать его после отделки. В итоге даже обычная чистка становится сложной и затратной. Поэтому доступ к ключевым узлам лучше предусмотреть уже на стадии проекта.
Заключение
Качественная разработка проекта требует не только времени, но и участия специалистов с подтвержденным опытом. Чтобы проектирование выполнялось грамотно, последовательно и в разумные сроки, важно сотрудничать с профессионалами, имеющими успешную практику реализации аналогичных объектов.
При выборе подрядчика не стоит ориентироваться исключительно на стоимость услуг. Объективно сравнить предложения различных компаний можно только после анализа их опыта, реализованных проектов, технической компетенции и репутации на рынке. Такой подход позволяет принять взвешенное решение и снизить риски, связанные с проектированием и дальнейшей эксплуатацией объекта.
Советуем еще по этой теме: https://schiedel.com.ru/blog/top-10-samykh-chastykh-voprosov-pri-vybore-dymokhoda/
