ДЫМОХОД PERMETER ЭСТЕТ

PERMETER ЭСТЕТ 25/50

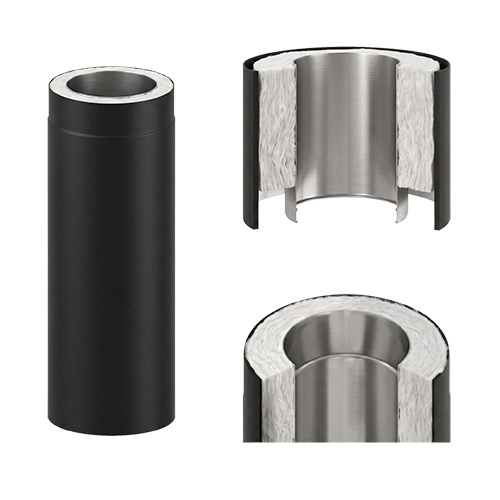

Двухконтурная модульная утепленная бесхомутовая дымоходная система, состоящая из внутренней и наружной труб из нержавеющей стали, с проложенной между ними рулонной теплоизоляцией толщиной 25 или 50 мм, окрашенных термостойкой или порошковой краской.

Дымоходная система Schiedel Permeter изготавливается из прочной жаростойкой стали и специального изоляционного материала, выдерживающих экстремальные температурные нагрузки более 1000°С.

В отличие от традиционных утеплителей на базе базальтового волокна, используемых другими производителями дымоходов, в основе изоляции Schiedel Permeter особый состав из оксидов кремния, магния и кальция: без связующих добавок, максимально безопасный и эффективный, сохраняющий противопожарные свойства в течение всего срока службы.

Область применения

Отвод продуктов сгорания из печей, каминов и котлов, работающих на таких видах топлива как: дрова, пеллеты и газ.

Способ монтажа

Насадное, настенное или напольное подключение к отопительному прибору.

Преимущества

Продукция прошла испытания во Всероссийском научно-исследовательском институте противопожарной обороны МЧС России.
Отличается надежностью и долговечностью. Обладает высокой коррозионной стойкостью. Предоставляется гарантия 10 лет.
Устойчива к возгоранию сажи и сохраняет герметичность при температуре дымовых газов до 1000 °С.
Включает рулонную теплоизоляцию из экологически чистого материала на основе оксидов кремния, магния и кальция, без оксида алюминия, сохраняющую физико-химические свойства при нагреве до 1000 °С.
Позволяет уменьшить нормированные противопожарные разделки (безопасные расстояния от ствола дымохода до горючих материалов).
Обеспечивает высокую скорость, удобство и точность монтажа благодаря выверенной геометрии и жесткости конструкции.
Оснащена раструбным соединением, защищенным от попадания влаги в изоляцию (класс давления N1) без применения уплотнительных колец и герметиков.
Совместима со всеми стальными системами Schiedel (ICS, PM Pro, PM Ultra, PM Эстет).
Выделяется передовым бесшовным бесхомутовым дизайном, эстетичными цветовыми решениями и покрытиями, подчеркивающими изысканность интерьера.

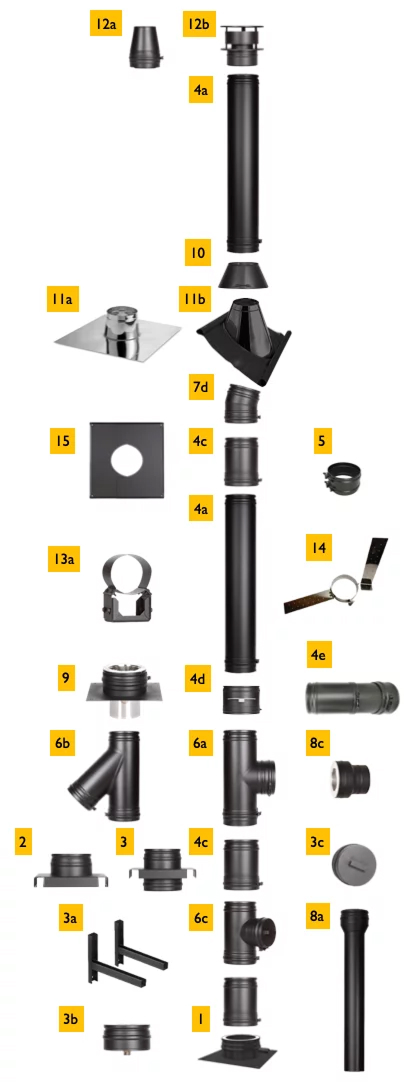

Конструкция

1 — Основание с отводом конденсата
2 — Настенный элемент с отводом конденсата
3 — Промежуточный опорный элемент
3a — Опорная консоль 475 и 570 мм
3b — емкость для сбора конденсата
3c — Заглушка тройника
4a-c — Элемент трубы 1000 мм, 500 мм, 250 мм
4d — Шибер
4e — Элемент трубы раздвижной 270–375 мм
5 — Хомут усиленный
6a, b — Тройник подключения 90°, 45°
6c — Тройник прочистки с круглым лючком
6d — Тройник для подключения финских печей
7a-d — Отвод 90°, 45°, 30°, 15°
8a — Переходник Топка – Permeter 1000 мм
8b — Переходник Permeter 25 – Permeter 50
8c — Переходник Prima Plus – Permeter
9 — Переходник Кирпичная труба – PM
10 — Уплотнительная манжета от дождя
11a-e — Проход через крышу 0°, 3–15°, 16–25°, 26–35°, 36–45°
12a — Конус
12b — Конус с зонтиком
13a — Настенный хомут с консолью удлинения 60–100 мм
13b — Настенный хомут раздвижной 50 мм
14 — Хомут для перекрытий
15 — Декоративная пластина 0–5°, 5–20°, 20–35°, 35– 45°

Наименование показателя, ед. измерения	PERMETER ЭСТЕТ 25 / 50
Место установки	внутри помещений
Диаметр внутреннего канала, мм	130, 150, 200, 250, 300¹
Виды топлива	дрова, пеллеты, газ
Рабочая температура дымовых газов, °C	≤ 600
Класс по EN1856	T600
Устойчивость к возгоранию сажи (нагрев до 1000°C)	Да
Класс давления: Под разрежением (N1), Па Под давлением (P1), Па	40 200²
Внутренняя труба: материал марка стали толщина, мм	нержавеющая сталь AISI 444 0.5
Наружная труба: материал марка стали толщина, мм	нержавеющая сталь AISI 304 0.5
Теплоизоляция:	рулонное минеральное одеяло
Толщина одеяла, мм	13
плотность, кг/м³	96
толщина слоя теплоизоляции, мм PERMETER 25 PERMETER 50	25 50
рабочая температура теплоизоляции, °C	≤ 1100
Коэффициент теплопроводности λ, Вт/мК: при 200 °C	0,05
Окраска порошковая: Окрашиваются элементы Цвета	изолированные Черный (RAL9005), серый (NCS7500), белый (RAL9016)
Окраска термостойкая: Окрашиваются элементы Цвета Рабочая температура, °C	Стартовые/завершающие Черный (RAL9005), серый (NCS7500), белый (RAL9016) 800

Примечания
1 – максимальный д.300 мм при толщине изоляции 25 мм и д.250 при толщине изоляции 50 мм
2 – при установке силиконовых уплотнительных манжет в раструбных соединениях

Упаковка и хранение

Хранить и транспортировать вертикально в один ярус. Поставляется на поддонах (120х80). Каждый элемент, за исключением крепежных аксессуаров, упакован в индивидуальную картонную коробку. Стартовые и завершающие элементы комплектуются инструкцией по монтажу. Поддоны упаковываются в брендированный полиэтиленовый термоусадочный мешок или в стретч-пленку. Защищать от влаги.

Таблица базовых цен стандартной комплектации Schiedel PERMETER ЭСТЕТ 25

Высота в метрах	Внутр. Ø mm	130	150	200
Высота в метрах	Внеш. Ø mm	390	410	460
4м	Цена/руб. (черный или серый)	73 993	85 156	110 776
5м	Цена/руб. (черный или серый)	86 254	98 912	130 174
6м	Цена/руб. (черный или серый)	103 395	117 639	154 910
7м	Цена/руб. (черный или серый)	136 488	153 781	200 080
8м	Цена/руб. (черный или серый)	148 749	167 537	219 478
9м	Цена/руб. (черный или серый)	161 010	181 292	238 876
10м	Цена/руб. (черный или серый)	178 151	200 019	263 612

Примечание:

— PERMETER ЭСТЕТ не является самостоятельной дымоходной системой и может входить в комплект только как составная часть ствола PERMETER или PERMETER ULTRA. Она состоит из трех типов элементов: прямые участки труб (250/500/1000 мм); шибер;
декоративный
переходник.

— Как правило, дымоход комплектуется элементами из системы PERMETER ЭСТЕТ в той части помещения, где он будет находиться в видимой зоне, чтобы придать интерьеру его неповторимый вид. Оставшиеся необходимые элементы дымохода добираются из системы PERMETER или PERMETER ULTRA.

— В таблице указана ориентировочная стоимость ствола дымохода с декоративным переходником Permeter ЭСТЕТ и двумя прямыми участками труб ЭСТЕТ длинной 1000 мм. Оставшиеся необходимые элементы добраны из системы PERMETER (прямые элементы труб 1000 мм; хомут для перекрытия; конус с зонтиком. При длине дымохода свыше 6 метров в состав комплекта добавляется промежуточный опорный элемент и опорная консоль 475 мм).

Таблица базовых цен стандартной комплектации Schiedel PERMETER ЭСТЕТ 50

Высота в метрах	Внутр. Ø mm	130	150	200
Высота в метрах	Внеш. Ø mm	390	410	460
4м	Цена/руб. (черный или серый)	96 533	105 256	124 745
5м	Цена/руб. (черный или серый)	113 582	123 769	145 943
6м	Цена/руб. (черный или серый)	135 786	147 620	173 088
7м	Цена/руб. (черный или серый)	180 652	195 017	227 317
8м	Цена/руб. (черный или серый)	197 701	213 531	248 514
9м	Цена/руб. (черный или серый)	214 751	232 044	269 712
10м	Цена/руб. (черный или серый)	236 955	255 895	296 857

Примечание:

— PERMETER ЭСТЕТ не является самостоятельной дымоходной системой и может входить в комплект только как составная часть ствола PERMETER или PERMETER ULTRA. Она состоит из трех типов элементов: прямые участки труб (250/500/1000 мм); шибер; декоративный
переходник.

— Как правило, дымоход комплектуется элементами из системы PERMETER ЭСТЕТ в той части помещения, где он будет находиться в видимой зоне, чтобы придать интерьеру его неповторимый вид. Оставшиеся необходимые элементы дымохода добираются из системы PERMETER или PERMETER ULTRA.

— В таблице указана ориентировочная стоимость ствола дымохода с декоративным переходником Permeter ЭСТЕТ и двумя прямыми участками труб ЭСТЕТ длинной 1000 мм. Оставшиеся необходимые элементы добраны из системы PERMETER (прямые элементы труб 1000 мм; хомут для перекрытия; конус с зонтиком. При длине дымохода свыше 6 метров в состав комплекта добавляется промежуточный опорный элемент и опорная консоль 475 мм).
